ごみ処理の流れ

虫めがねアイコンをクリックすると設備の写真と説明、 動画アイコンをクリックすると動画をご覧いただけます。

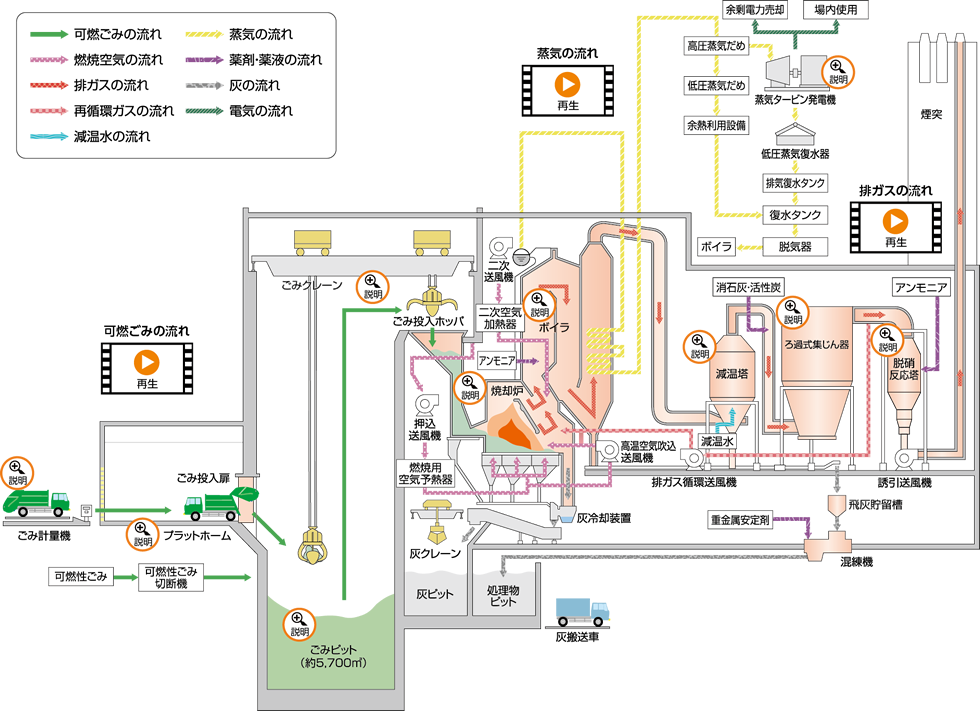

ごみの流れ全体図 プラットホーム ごみ計量機 ごみピット ごみクレーン 燃焼設備 ボイラ 減温塔 ろ過式集じん器 脱硝反応塔 蒸気タービン発電機 可燃ごみの流れ 蒸気の流れ 排ガスの流れ

可燃ごみの流れ

  1. 収集されてきたごみの重さを計量・記録します。
  2. 収集車からのごみはすべて、「ごみピット」に集められます。
  3. ごみピットに集められたごみは、しっかりと混ぜられ焼却炉内に運ばれます。
  4. ごみを高温で燃やします。
  5. 灰は灰ピットに集められたあと、灰搬送車で埋立地へ運ばれます。

排ガスの流れ

  1. ごみを高温で燃やすことにより排ガスが発生します。
  2. 減温水を噴霧して排ガスをすばやく冷やします。
  3. 排ガスをろ過し、ばいじんとともに有害物質をとりのぞきます。
  4. 排ガスにアンモニアをふきつけ、さらに触媒によって窒素酸化物を分解します。
  5. 無害な気体にして煙突から外に出します。
  6. 飛灰と重金属安定剤をよく混ぜ合わせて、飛灰中の重金属を安定させます。

蒸気の流れ

  1. 焼却炉からでた排ガスの熱をつかって蒸気をつくります。
  2. 蒸気から電気をつくり、場内使用し、余った電力は売却します。
  3. 蒸気から生成された水は、ボイラで再利用されます。

設備概要

■受入・供給設備

  • ピット&クレーン方式

■燃焼設備

  • JFE二回流式全連続燃焼ストーカ炉

■燃焼ガス冷却設備

  • 廃熱ボイラ方式

■廃ガス処理設備

  • 減温塔
  • 消石灰・活性炭吹込み
  • ろ過式集じん器
  • 炉内アンモニア吹込み
  • 脱硝反応塔

■余熱利用設備

  • 蒸気タービン発電機
  • 場内ロードヒーティング
  • 場内給湯

排ガス基準

排ガス基準表
自主基準法基準
ばいじん 0.008g/m3N以下 0.08g/m3N以下
硫黄酸化物 25ppm以下 500ppm以下
塩化水素 25ppm以下 430ppm以下
窒素酸化物 50ppm以下 250ppm以下
ダイオキシン類 0.05ng-TEQ/m3N以下 1ng-TEQ/m3N以下

関連資料

パンフレット表紙画像

エコ・クリーンセンターの施設パンフレットをご覧いただけます。
