受入・供給設備

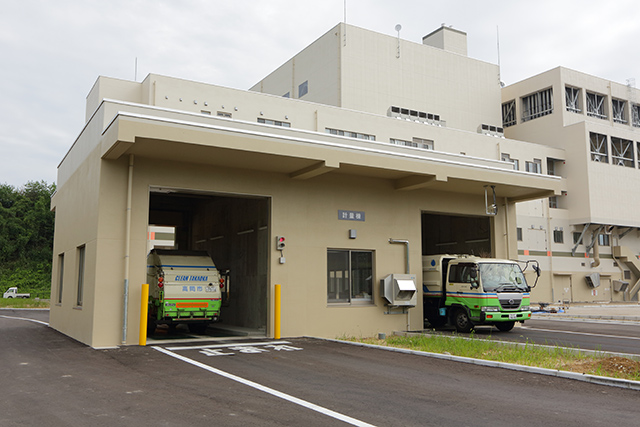

ごみ計量機
収集されたごみはここで計量され、記録・集計されます。

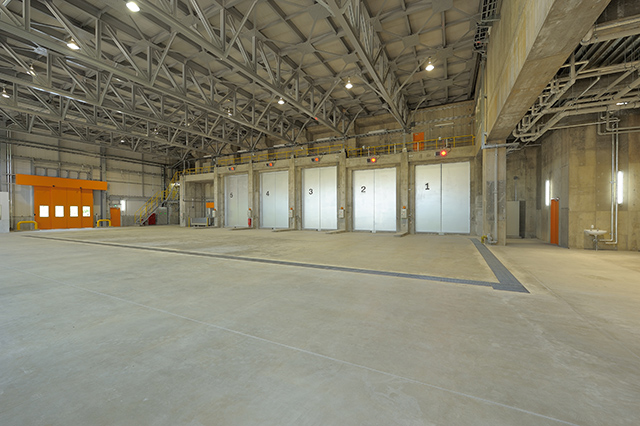

プラットホーム
搬入されたごみはここからごみピットへ投入されます。出入口には自動扉とエアーカーテンを設け、外部に臭気が漏れないようにしています。

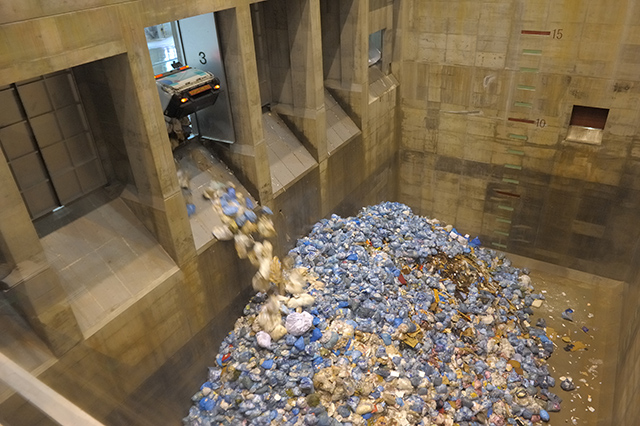

ごみピット
投入されたごみはここに一旦貯留されます。

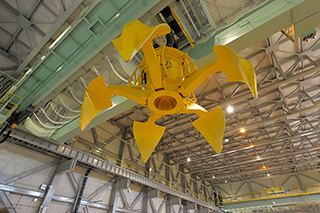

ごみクレーン
貯留されたごみは、これで均一にかき混ぜてから焼却炉に投入されます。
燃焼設備

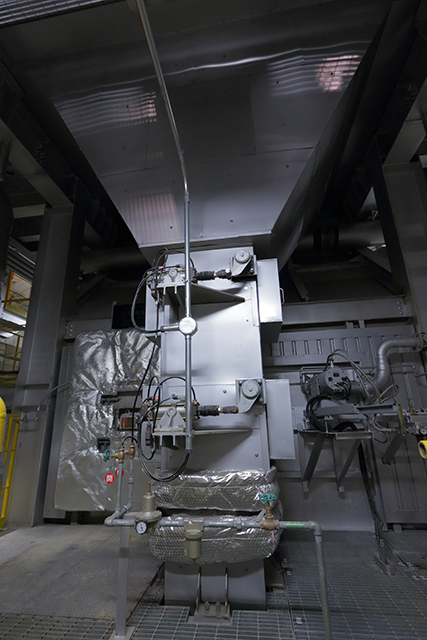

焼却炉

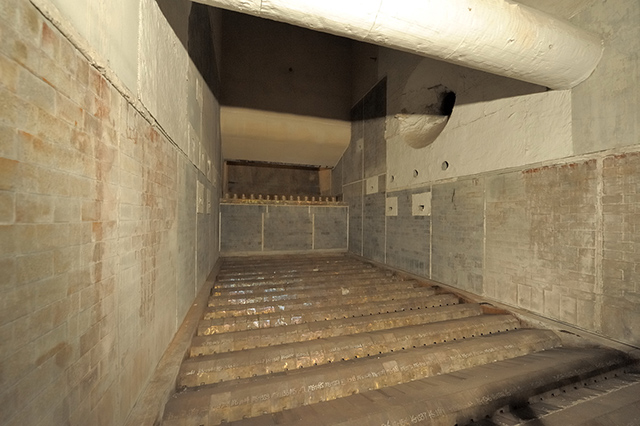

焼却炉内部
ここの床部分には目皿状の火格子があり、ごみはこの上をゆっくりと移動して完全燃焼されます。
燃焼ガス冷却設備
ボイラ
ごみを燃焼したときに発生する熱は、ここで回収し、蒸気にされて、余熱利用設備で有効活用されます。
排ガス処理設備

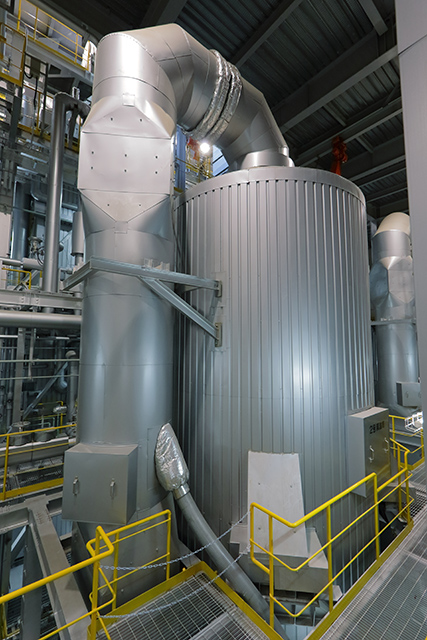

減温塔
ごみを燃焼したときに発生する排ガスは、ここで減温水を噴霧され、急速に冷却されて、ダイオキシン類が再合成しないようにします。

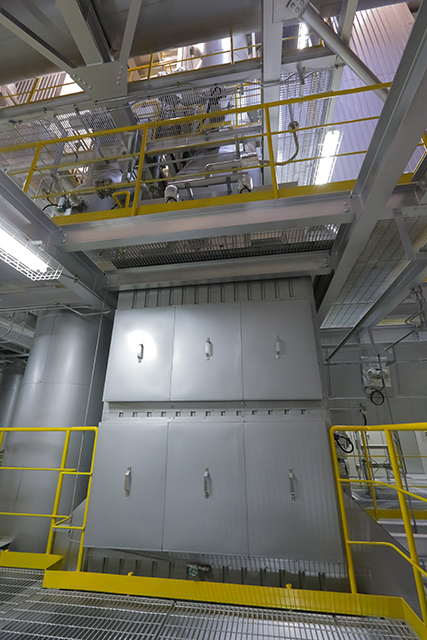

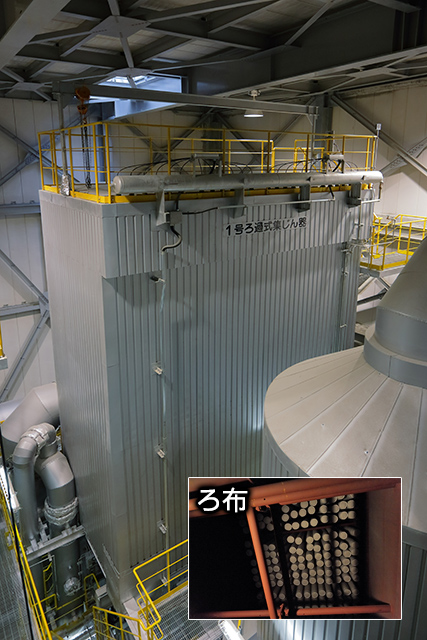

ろ過式集じん器
冷却された排ガスに消石灰や活性炭を吹き込み、ここのろ布によってばいじん、塩化水素、ダイオキシン類などを捕集します。
脱硝反応塔
ろ過された排ガスはここでアンモニアを噴霧され、さらに触媒層を通過させて、窒素酸化物を窒素と水に分解し無害化します。
余熱利用施設

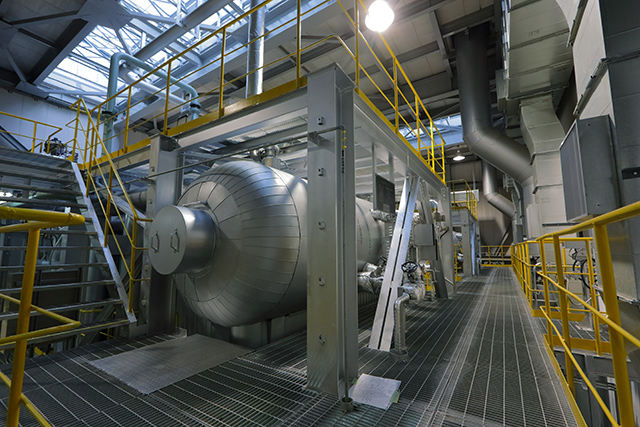

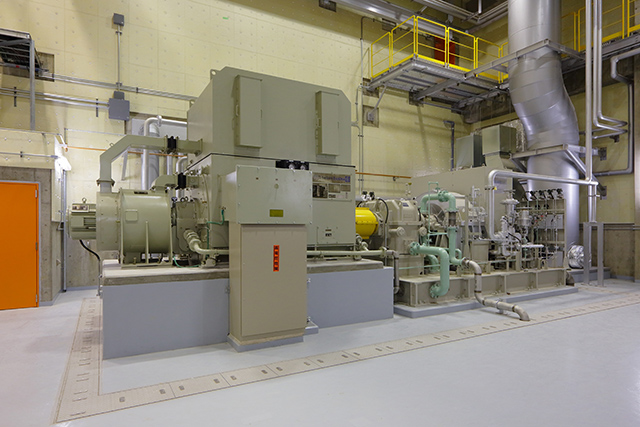

蒸気タービン発電機
ボイラで発生させた蒸気で電気をつくります。ここでつくった電気は工場内で利用し、余剰電力は電力会社に送られます。

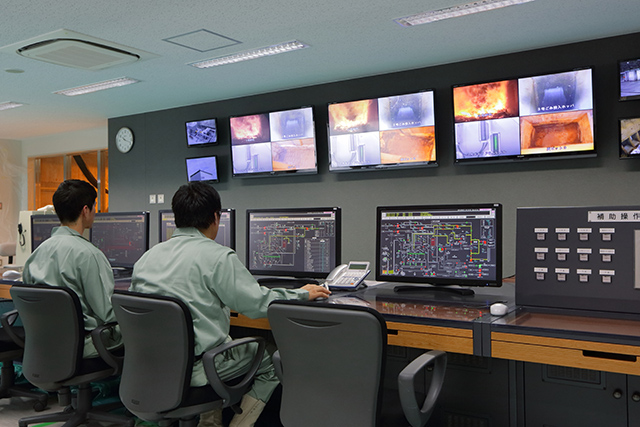

中央制御室
中央制御室
工場内のすべての機器の運転状況を管理します。24時間、運転員が交代で遠隔監視・制御するなか、各設備はコンピュータシステムにより自動運転されています。
